EUROTRUSS HD42/FD42 Zweipunkt-Traverse

Zweipunkt-Traverse mit gleichseitiger Profilgeometrie für mittlere Lasten

HD42 / FD42 Konstruktionen

Durch verschiedene Eck-, Kreuz- und T-Stücke – optisch den Streckenelementen angepasst – sind viele Konstruktionen in einer Ebene möglich.
Im Unterschied zur HD32/FD32 Traverse sind HD42/FD42 Eckstücke nur in der vertikalen Bauform für horizontale Anwendungen erhältlich.
Alle Abbildungen gelten für die HD- und FD-Serie.

Abmessungen HD42/FD42 Eckstücke

Element Größe (mm)
45° Eckstück 500 x 500
60°Eckstück 500 x 500
90° Eckstück 500 x 500
120° Eckstück 500 x 500
135° Eckstück 500 x 500
T-Stück 500 x 500
Kreuzstück 500 x 500
Hülse 100

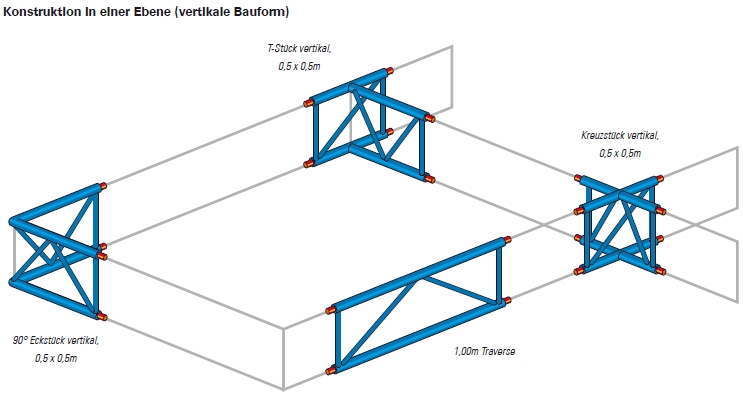

HD42/FD42 Konstruktionen in einer Ebene

Artikel:
HD42 Eckstücke vertikal und Universal-Corner-Block FD42 Eckstücke vertikal und Universal-Corner-Block
LP241951 HD42 45° Eckstück vertikal, 0,5 x 0,5m
LP241952 HD42 60° Eckstück vertikal, 0,5 x 0,5m
LP241953 HD42 90° Eckstück vertikal, 0,5 x 0,5m
LP241954 HD42 120° Eckstück vertikal, 0,5 x 0,5m
LP241955 HD42 135° Eckstück vertikal, 0,5 x 0,5m
LP241956 HD42 T-Stück vertikal, 0,5 x 0,5m
LP241957 HD42 Kreuzstück vertikal, 0,5 x 0,5m
LP242219 HD/FD42 Universal-Corner-Block
LP242242 HD/FD4x Hülse 100mm, für Universal-Corner-Block, inkl. Schraube
HD42 Verbinder und Zubehör
LP240906 HD/FD konischer Verbinder Standard (Spigot)
LP240907 HD/FD Bolzen (Trusspin) für R-Clip
LP240908 HD/FD R-Clip
LP240919 HD/FD Bolzen (Trusspin), inkl. M8 Stoppmutter
LP242218 HD/FD42 Bodenplatte

LP242211 FD42 45° Eckstück vertikal, 0,5 x 0,5m
LP242212 FD42 60° Eckstück vertikal, 0,5 x 0,5m
LP242213 FD42 90° Eckstück vertikal, 0,5 x 0,5m
LP242214 FD42 120° Eckstück vertikal, 0,5 x 0,5m
LP242215 FD42 135° Eckstück vertikal, 0,5 x 0,5m
LP242216 FD42 T-Stück vertikal, 0,5 x 0,5m
LP242217 FD42 Kreuzstück vertikal, 0,5 x 0,5m
LP242219 HD/FD42 Universal-Corner-Block
LP242242 HD/FD4x Hülse 100mm, für Universal-Corner-Block, inkl. Schraube
FD42 Verbinder und Zubehör
LP240906 HD/FD konischer Verbinder Standard (Spigot)
LP240907 HD/FD Bolzen (Trusspin) für R-Clip
LP240908 HD/FD R-Clip
LP240919 HD/FD Bolzen (Trusspin), inkl. M8 Stoppmutter
LP242218 HD/FD42 Bodenplatte

Zur EUROTRUSS Preisliste (PDF-Datei, öffnet sich in neuem Fenster):
Zur Preisliste
