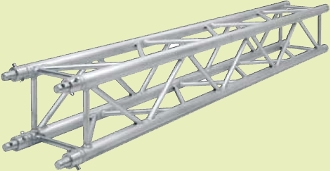

EUROTRUSS HD34/FD34 Vierpunkt-Traverse

Vierpunkt-Traverse mit quadratischer Profilgeometrie für mittlere Lasten


EUROTRUSS HD34/FD34 Traversen

FD 34

  • Spielfreie Verbindung mittels Konus und Querbolzen
  • Hochfeste Aluminiumlegierung
  • Höchste Fertigungsqualität
  • TÜV-geprüft
  • In allen Sonderlängen und -formen lieferbar

HD34
Merkmale wie FD34, jedoch zusätzlich:

  • Erhöhte Wandstärke der Gurtrohre (3mm)
  • 50% höhere Traglast als die FD34

Vierpunkt-Traverse für Konstruktionen in verschiedenen Ebenen
Die Streckenelemente der HD34/FD34 Allround-Traversen eignen sich als biegebeanspruchte Träger oder als Tower-Elemente. Bietet gute Einsatzmöglichkeiten für Spannweiten bis zu 18m/16m bei mittlerer Belastung.

Technische Daten
HD34 FD34
Gurtrohr 50 x 3mm 50 x 2mm
Braces 20 x 3mm 20 x 2mm
Werkstoff Traverse EN AW-6082 T6 EN AW-6082 T6
Verbindertyp Traverse CS1-CON CS1-CON
Gewicht ca. 7,5kg/m ca. 6kg/m

HD34 / FD34 Maße

Loadcases HD34

Länge (m) 5 6 8 10 12 14 16 18
Punktlast (kg) 1.195 990 730 571 463 384 322 273
Durchbiegung (mm) 17 25 44 69 100 137 181 231
Linienlast (kg/m) 465 330 183 114 77 55 40 30
Durchbiegung (mm) 21 30 52 80 112 148 185 223

Loadcases FD34

Länge (m) 5 6 8 10 12 14 16
Punktlast (kg) 950 670 497 385 331 260 249
Durchbiegung (mm) 10 25 44 70 105 141 202
Linienlast (kg/m) 460 224 124 80 55 36 31
Durchbiegung (mm) 12 31 54 88 128 166 243

Artikel:

HD34 Traversen

FD34 Traversen
LP241801 HD34 0,25m Traverse (Adapterstück*)
LP241802 HD34 0,29m Traverse (für Sleeveblock)
LP241803 HD34 0,50m Traverse
LP241804 HD34 0,68m Traverse (für Sleeveblock)
LP241805 HD34 0,75m Traverse
LP241806 HD34 1,00m Traverse
LP241807 HD34 1,25m Traverse
LP241808 HD34 1,50m Traverse
LP241809 HD34 1,75m Traverse
LP241810 HD34 2,00m Traverse
LP241811 HD34 2,25m Traverse
LP241813 HD34 2,50m Traverse
LP241814 HD34 2,75m Traverse
LP241815 HD34 3,00m Traverse
LP241816 HD34 3,50m Traverse
LP241817 HD34 4,00m Traverse
LP240415 FD34 0,25m Traverse (Adapterstück*)
LP240414 FD34 0,29m Traverse (für Sleeveblock)
LP240401 FD34 0,50m Traverse
LP240410 FD34 0,68m Traverse (für Sleeveblock)
LP240412 FD34 0,75m Traverse
LP240402 FD34 1,00m Traverse
LP240419 FD34 1,25m Traverse
LP240403 FD34 1,50m Traverse
LP240409 FD34 1,75m Traverse
LP240404 FD34 2,00m Traverse
LP240420 FD34 2,25m Traverse
LP240405 FD34 2,50m Traverse
LP240422 FD34 2,75m Traverse
LP240406 FD34 3,00m Traverse
LP240407 FD34 3,50m Traverse
LP240408 FD34 4,00m Traverse
*Adapterstücke haben wegen der fehlenden Quer-Braces andere statische Eigenschaften als Standardelemente.
