EUROTRUSS HD34/FD34 Vierpunkt-Traverse

Vierpunkt-Traverse mit quadratischer Profilgeometrie für mittlere Lasten

HD34/FD34 Konstruktionen

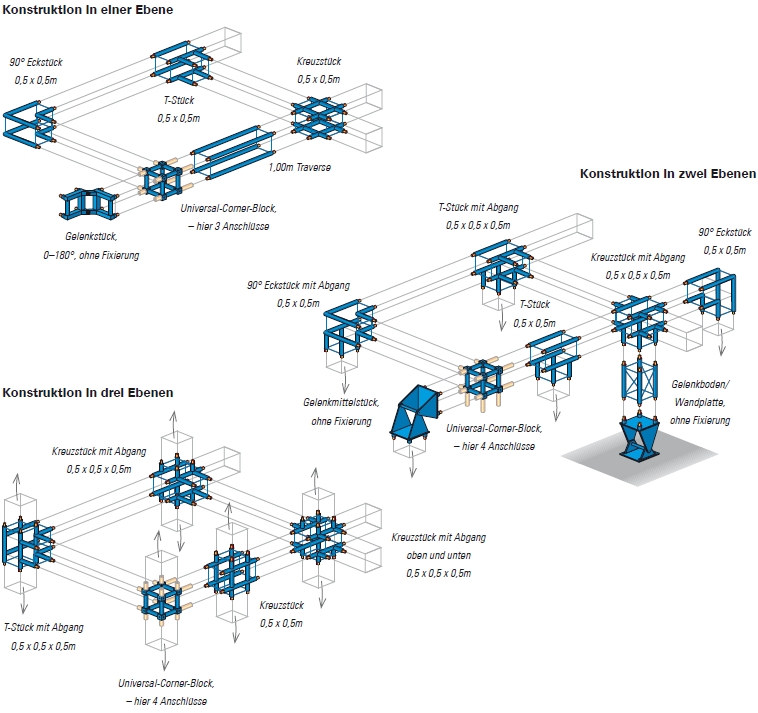

Die Serien HD34/FD34 ermöglichen viele Bau­formen in einer und zwei Ebenen oder gar räumliche Konstruktionen. Diese sind gleichermaßen mit festen Kno­ten­stü­cken (wahlweise mit oder ohne Abgang/Abgänge) oder den variabel einzusetzenden Universal-Corner-Blöcken mit speziellen Hülsen realisierbar. Der Universal-Corner-Block kann mit bis zu sechs Anschlüssen frei bestückt werden. Alle Abbildungen gelten für die HD- und FD-Serie. Der HD/FD34 Universal-Corner-Block Die Serie HD34/FD34 ermöglicht Bauformen in mehreren Ebenen. Diese sind einerseits mit festen Knotenstücken realisierbar, an­der­er­seits aber auch mit variabel ein­setz­baren Universal-Corner- Blöcken. Der HD/FD34 Universal-Corner-Block besitzt sechs Anschlussseiten, an die spezielle Hülsen geschraubt werden können. Dadurch lassen sich exakt dieselben Ab­mes­sung­en fester Eck-, Kreuz- und T-Stücke erreichen (siehe Grafik). Mit nur wenigen Elementen bietet sie so die optimale Flexibilität, immer wieder neue Konstruktionen zu bauen. Das spart Anschaffungskosten und Lagerplatz.				Abmessungen HD44/FD44 Eckstücke Element Größe (mm) 45° Eckstück 1.000 x 1.000 60°Eckstück 1.000 x 1.000 90° Eckstück 500 x 500 120° Eckstück 500 x 500 135° Eckstück 500 x 500 T-Stück 500 x 500  Kreuzstück 500 x 500  90º Eckstück + Abgang 500 x 500 x 500 T-Stück + Abgang 500 x 500 x 500 Kreuzstück + Abgang 500 x 500 x 500 Kreuzstück + Abgang oben/unten 500 x 500 x 500 Universal-Corner-Block 290 x 290 x 290 Hülse 105 / 210
