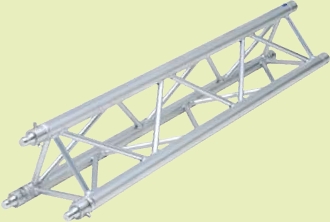

EUROTRUSS HD33/FD33 Dreipunkt-Traverse
Dreipunkt-Traverse mit gleichseitiger Profilgeometrie für leichte bis mittlere Lasten


EUROTRUSS HD33/FD33 Traversen

FD 33

  • Spielfreie Verbindung mittels Konus und Querbolzen
  • Hochfeste Aluminiumlegierung
  • Höchste Fertigungsqualität
  • TÜV-geprüft
  • In allen Sonderlängen und -formen lieferbar

HD33
Merkmale wie FD33, jedoch zusätzlich:

  • Erhöhte Wandstärke der Gurtrohre (3mm)
  • 50% höhere Traglast als FD33

Dreipunkt-Traverse für Konstruktionen in verschiedenen Ebenen
HD33/FD33 Traversen sind als biegebeanspruchte Träger für Spannweiten bis zu 12m für leichte bis mittlere Belastung ausgelegt. Die Streckenelemente lassen sich auch als senkrechte Stützen verwenden.
Während die reinen Streckenelemente auch als Knotenstücke ohne Abgang bzw. mit Abgang oben und unten wechselseitig einzusetzen sind, ist bei den Kreuz-, Eck- und T-Stücken mit Abgängen Vorsicht geboten. Diese wurden speziell konstruiert (auch hinsichtlich rechter und linker Ecke!) und lassen sich nicht wahlweise in Bauformen mit zwei Gurtrohren oben oder unten verwenden.

Technische Daten
HD33 FD33
Gurtrohr 50 x 3mm 50 x 2mm
Braces 20 x 3mm 20 x 2mm
Werkstoff Traverse EN AW-6082 T6 EN AW-6082 T6
Verbindertyp Traverse CS1-CON CS1-CON
Gewicht ca. 5,5kg/m ca. 4,5kg/m

HD33 / FD33 Maße

Loadcases HD33

Länge (m) 4 6 7 8 9 10 11 12
Punktlast (kg) 665 434 367 315 275 242 215 192
Durchbiegung (mm) 10 22 30 39 50 62 75 90
Linienlast (kg/m) 332 145 105 79 61 48 39 32
Durchbiegung (mm) 12 27 37 48 61 75 91 108

Loadcases FD33

Länge (m) 4 6 7 8 9 10 11 12
Punktlast (kg) 438 286 240 206 179 156 138 122
Durchbiegung (mm) 9 21 29 42 48 60 73 88
Linienlast (kg/m) 219 95 69 53 40 32 26 21
Durchbiegung (mm) 12 26 36 48 60 73 91 108

Artikel:

HD33 Traversen

FD33 Traversen
LP241701 HD33 0,25m Traverse (Adapterstück*)
LP241702 HD33 0,50m Traverse
LP241703 HD33 0,75m Traverse
LP241704 HD33 1,00m Traverse
LP241705 HD33 1,25m Traverse
LP241706 HD33 1,50m Traverse
LP241707 HD33 1,75m Traverse
LP241708 HD33 2,00m Traverse
LP241709 HD33 2,25m Traverse
LP241710 HD33 2,50m Traverse
LP241711 HD33 2,75m Traverse
LP241712 HD33 3,00m Traverse
LP241713 HD33 3,50m Traverse
LP241714 HD33 4,00m Traverse
LP240212 FD33 0,25m Traverse (Adapterstück*)
LP240201 FD33 0,50m Traverse
LP240216 FD33 0,75m Traverse
LP240202 FD33 1,00m Traverse
LP240218 FD33 1,25m Traverse
LP240203 FD33 1,50m Traverse
LP240219 FD33 1,75m Traverse
LP240204 FD33 2,00m Traverse
LP240220 FD33 2,25m Traverse
LP240205 FD33 2,50m Traverse
LP240221 FD33 2,75m Traverse
LP240206 FD33 3,00m Traverse
LP240207 FD33 3,50m Traverse
LP240208 FD33 4,00m Traverse
*Adapterstücke haben wegen der fehlenden Quer-Braces andere statische Eigenschaften als Standardelemente.
