EUROTRUSS HD33/FD33 Dreipunkt-Traverse
Dreipunkt-Traverse mit gleichseitiger Profilgeometrie für leichte bis mittlere Lasten

HD33 / FD33 Konstruktionen

Alle Abbildungen gelten für die HD- und FD-Serie.

Abmessungen HD33/FD33 Eckstücke

Element Größe (mm)
45° Eckstück 1.000 x 1.000
60°Eckstück 1.000 x 1.000
90° Eckstück 500 x 500
120° Eckstück 500 x 500
135° Eckstück 500 x 500
T-Stück 500 x 500
Kreuzstück 500 x 500
90º Endstück 500 x 500
90º Eckstück + Abgang 500 x 500 x 500
50cm + Abgang oben/unten 500 x 500
T-Stück + Abgang 600 x 500 x 500
Kreuzstück + Abgang 600 x 600 x 500

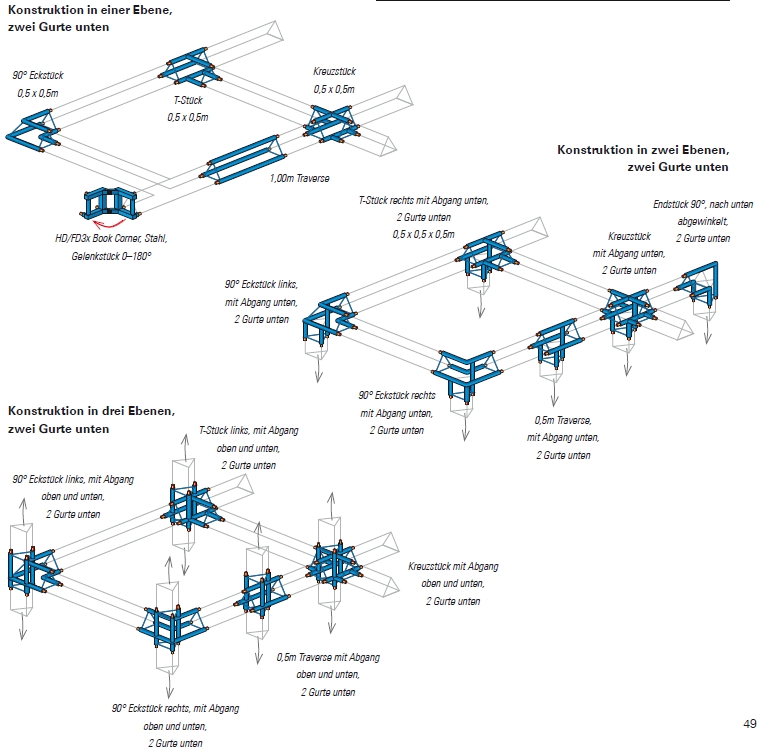

HD33/FD33 Konstruktionen in einer und zwei Ebenen; 2 Gurte unten

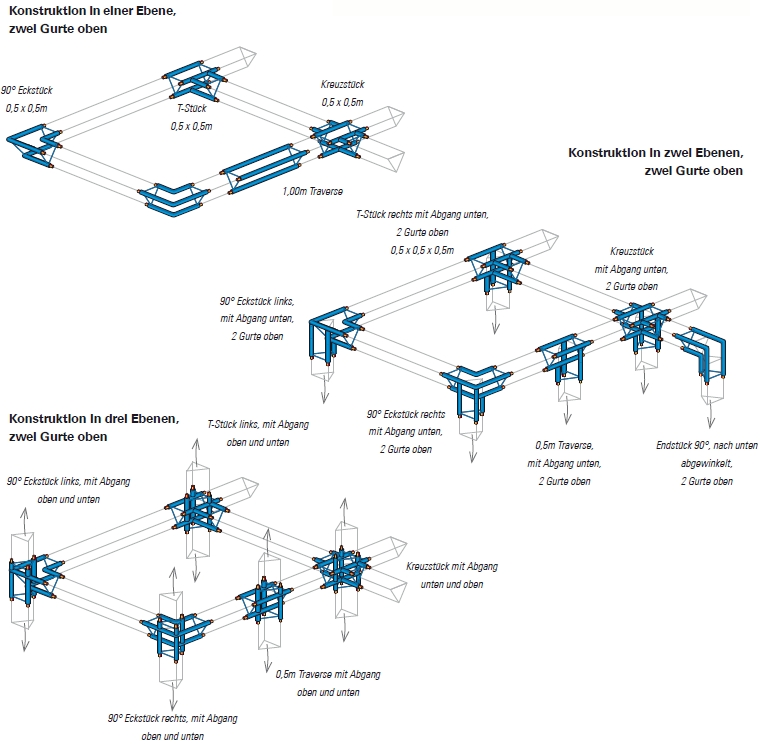

HD33/FD33 Konstruktion in verschiedenen Ebenen, 2 Gurte oben

Artikel:
HD33 Eckstücke FD33 Eckstücke
LP241721 HD33 45° Eckstück, 1 x 1m
LP241722 HD33 60° Eckstück, 1 x 1m
LP241723 HD33 90° Eckstück, 0,5 x 0,5m
LP241724 HD33 120° Eckstück, 0,5 x 0,5m
LP241725 HD33 135° Eckstück, 0,5 x 0,5m
LP241728 HD33 T-Stück, 0,5 x 0,5m
LP241729 HD33 Kreuzstück, 0,5 x 0,5m
LP240516 HD/FD3x Book Corner, Stahl, Gelenkstück 0–180°, ohne Fixierung und Verbinder
LP240339 HD/FD3x Gelenkmittelstück, Stahl, ohne Fixierung und Verbinder
LP240340 HD/FD3x Gelenkboden/Wandplatte, Stahl, ohne Fixierung und Verbinder
HD33 Eckstücke mit Abgang
LP241733 HD33 90° Endstück, nach unten abgewinkelt, 2 Gurte oben, 0,5 x 0,5m
LP241732 HD33 90° Endstück, nach unten abgewinkelt, 2 Gurte unten, 0,5 x 0,5m
LP241726 HD33 0,5m Traverse mit Abgang unten, 2 Gurte oben,0,5 x 0,5m
LP241727 HD33 0,5m Traverse mit Abgang unten, 2 Gurte unten,0,5 x 0,5m
LP241736 HD33 90° Eckstück links mit Abgang unten, 2 Gurte oben,0,5 x 0,5 x 0,5m
LP241734 HD33 90° Eckstück links mit Abgang unten, 2 Gurte unten, 0,5 x 0,5 x 0,5m
LP241737 HD33 90° Eckstück rechts mit Abgang unten, 2 Gurte oben, 0,5 x 0,5 x 0,5m
LP241735 HD33 90° Eckstück rechts mit Abgang unten, 2 Gurte unten, 0,5 x 0,5 x 0,5m
LP241740 HD33 T-Stück links mit Abgang unten, 2 Gurte oben, 0,5 x 0,5 x 0,5m
LP241738 HD33 T-Stück links mit Abgang unten, 2 Gurte unten, 0,5 x 0,5 x 0,5m
LP241741 HD33 T-Stück rechts mit Abgang unten, 2 Gurte oben, 0,5 x 0,5 x 0,5m
LP241739
 HD33 T-Stück rechts mit Abgang unten, 2 Gurte unten, 0,5 x 0,5 x 0,5m
LP241743
 HD33 Kreuzstück mit Abgang unten, 2 Gurte oben, 0,5 x 0,5 x 0,5m
LP241742
 HD33 Kreuzstück mit Abgang unten, 2 Gurte unten, 0,5 x 0,5 x 0,5m
HD33 Eckstücke mit Abgang unten und oben
LP241744 HD33 0,5m Traverse mit Abgang unten und oben, 0,5 x 0,5 x 0,5m
LP241745 HD33 90° Eckstück links mit Abgang unten und oben, 2 Gurte unten, 0,5 x 0,5 x 0,5m
LP241746 HD33 90° Eckstück rechts mit Abgang unten und oben, 2 Gurte unten,
0,5 x 0,5 x 0,5m
LP241747 HD33 T-Stück links mit Abgang unten und oben, 2 Gurte unten, 0,5 x 0,5 x 0,5m
LP241748
 HD33 T-Stück rechts mit Abgang unten und oben, 2 Gurte unten, 0,5 x 0,5 x 0,5m
LP241749
 HD33 Kreuzstück mit Abgang unten und oben, 0,5 x 0,5 x 0,5m
HD33 Verbinder und Zubehör
LP240906 HD/FD konischer Verbinder Standard (Spigot)
LP240907 HD/FD Bolzen (Trusspin) für R-Clip
LP240908 HD/FD R-Clip
LP240919 HD/FD Bolzen (Trusspin), inkl. M8 Stoppmutter
LP240901 HD/FD33 Bodenplatte
LP240301 FD33 45° Eckstück, 1 x 1m
LP240302 FD33 60° Eckstück, 1 x 1m
LP240303 FD33 90° Eckstück, 0,5 x 0,5m
LP240304 FD33 120° Eckstück, 0,5 x 0,5m
LP240322 FD33 135° Eckstück, 0,5 x 0,5m
LP240323 FD33 T-Stück, 0,5 x 0,5m
LP240324 FD33 Kreuzstück, 0,5 x 0,5m
LP240516 HD/FD3x Book Corner, Stahl, Gelenkstück 0–180°, ohne Fixierung und Verbinder
LP240339 HD/FD3x Gelenkmittelstück, Stahl, ohne Fixierung und Verbinder
LP240340 HD/FD3x Gelenkboden/Wandplatte, Stahl, ohne Fixierung und Verbinder
FD33 Eckstücke mit Abgang
LP240347 FD33 Endstück 90°, nach unten abgewinkelt, 2 Gurte oben, 0,5 x 0,5m
LP240337 FD33 Endstück 90°, nach unten abgewinkelt, 2 Gurte unten, 0,5 x 0,5m
LP240341 FD33 0,5m Traverse mit Abgang unten, 2 Gurte oben, 0,5 x 0,5m
LP240331 FD33 0,5m Traverse mit Abgang unten, 2 Gurte unten, 0,5 x 0,5m
LP240342 FD33 90° Eckstück links mit Abgang unten, 2 Gurte oben, 0,5 x 0,5 x 0,5m
LP240332 FD33 90° Eckstück links mit Abgang unten, 2 Gurte unten, 0,5 x 0,5 x 0,5m
LP240343 FD33 90° Eckstück rechts mit Abgang unten, 2 Gurte oben, 0,5 x 0,5 x 0,5m
LP240333 FD33 90° Eckstück rechts mit Abgang unten, 2 Gurte unten, 0,5 x 0,5 x 0,5m
LP240344 FD33 T-Stück links mit Abgang unten, 2 Gurte oben, 0,5 x 0,5 x 0,5m
LP240334 FD33 T-Stück links mit Abgang unten, 2 Gurte unten, 0,5 x 0,5 x 0,5m
LP240345 FD33 T-Stück rechts mit Abgang unten, 2 Gurte oben, 0,5 x 0,5 x 0,5m
LP240335 FD33 T-Stück rechts mit Abgang unten, 2 Gurte unten, 0,5 x 0,5 x 0,5m
LP240346 FD33 Kreuzstück mit Abgang unten, 2 Gurte oben, 0,5 x 0,5 x 0,5m
LP2403366 FD33 Kreuzstück mit Abgang unten, 2 Gurte unten, 0,5 x 0,5 x 0,5m
FD33 Eckstücke mit Abgang unten und oben
LP240351 FD33 0,50m Traverse mit Abgang unten und oben, 0,5 x 0,5 x 0,5m
LP240352 FD33 90° Eckstück links mit Abgang unten und oben, 2 Gurte unten, 0,5 x 0,5 x 0,5m
LP240353 FD33 90° Eckstück rechts mit Abgang unten und oben, 2 Gurte unten, 0,5 x 0,5 x 0,5m
LP240354 FD33 T-Stück links mit Abgang unten und oben, 2 Gurte unten, 0,5 x 0,5 x 0,5m
LP240355 FD33 T-Stück rechts mit Abgang unten und oben, 2 Gurte unten, 0,5 x 0,5 x 0,5m
LP240356 FD33 Kreuzstück mit Abgang unten und oben, 0,5 x 0,5 x 0,5m
FD33 Verbinder und Zubehör
LP240906 HD/FD konischer Verbinder Standard (Spigot)
LP240907 HD/FD Bolzen (Trusspin) für R-Clip
LP240908 HD/FD R-Clip
LP240919 HD/FD Bolzen (Trusspin), inkl. M8 Stoppmutter
LP240901 HD/FD33 Bodenplatte
