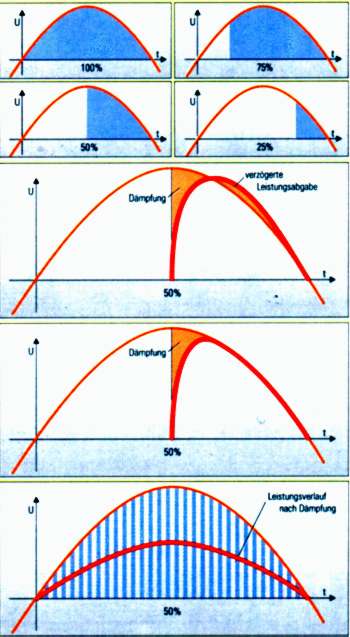

Phasenanschnittsteuerung
Elektronisch sind sowohl
Thyristoren als auch Triacs reine Schalter mit An/Aus-Funktion. Eine
stufenlose Regelung der Helligkeit wird erreicht, indem jede Halbwelle
des Wechselstroms erst zu einem bestimmten Zeitpunkt eingeschaltet
wird. Das zentrale Problem dabei ist der sprunghafte Anstieg des
Stroms, der ungefiltert als starker Sender elektromagnetische Wellen
verbreitet.
Dämpfung der Anstiegszeit
Der Stromanstieg und die
resultierenden Störfrequenzen können durch geeignete
Filter gedämpft werden. Drosseln speichern einen Teil der
Energie, um sie später mit möglichst wenig
Wärmeverlust wieder abzugeben. Ein Maß für
die Wiksamkeit eines Filters ist die Zeit, die zwischen dem Einschalten
und der Erreichung von 80% bzw. 100% des maximalen Stroms vergeht.
Wichtiger und aussagekräftiger ist die absolute Begrenzung der
Oberwellen, wie sie ein Meßempfänger
aufzeigt.
Alternative zur Dämpfung mit Filtern

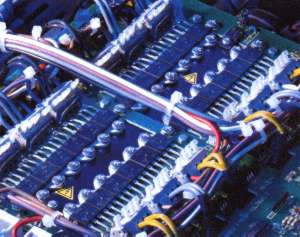

Kontrollierter
Phasenanschnitt mit Leistungstransistoren
Diese Technik bewirkt einen
höheren Wärmeverlust als bei der Verwendung von
Triacs oder Thyristoren. Dadurch wird die Gewichts- und
Materialersparnis der wegfallenden Filter zur Zeit noch durch die
nötigen Kühlkörper und sehr teuren,
elektronischen Bauteile mehr als kompensiert.
Alternative zum Phasenanschnitt: Hochfrequenztakten mit
Impulsdauermodulation
Bei dieser Technik, die bei Schaltnetzteilen benutzt wird, entstehen
noch mehr Störfrequenzen in höheren Frequenbereichen
als bei der Phasenanschnittsteuerung. Zudem ist der Materialaufwand
extrem hoch. |
