EUROTRUSS HD43/FD43 Dreipunkt-Traverse

Dreipunkt-Traverse mit gleichseitiger Profilgeometrie für mittlere Lasten

HD43 / FD43 Konstruktionen

Mittels Knotenstücken – optisch den Streckenelementen angepasst
– sind Konstruktionen in mehreren Ebenen möglich.
Alle Abbildungen gelten für die HD- und FD-Serie.

Abmessungen HD43/FD43 Eckstücke

Element Größe (mm)
45° Eckstück 1.500 x 1.500
60°Eckstück 1.000 x 1.000
90° Eckstück 500 x 500
120° Eckstück 500 x 500
135° Eckstück 500 x 500
T-Stück 600 x 500
Kreuzstück 600 x 600
90º Endstück 500 x 500
90º Eckstück + Abgang 500 x 500 x 500
T-Stück + Abgang 600 x 500 x 500
Kreuzstück + Abgang 600 x 600 x 500

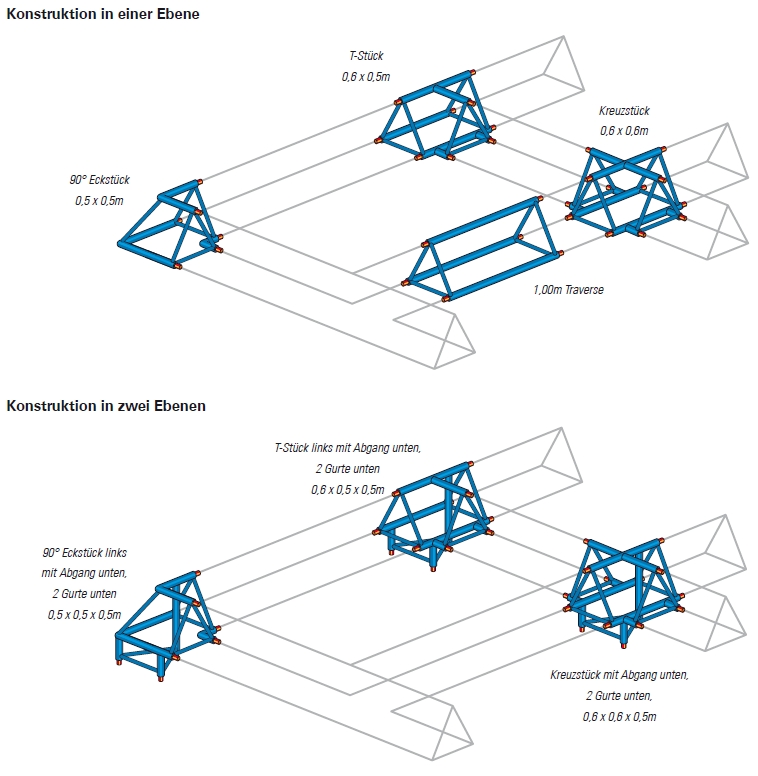

HD43/FD43 Konstruktionen in einer und zwei Ebenen

Artikel:
HD43 Eckstücke FD43 Eckstücke
LP241871 HD43 45° Eckstück, 1,5 x 1,5m
LP241872 HD43 60° Eckstück, 1 x 1m
LP241873 HD43 90° Eckstück, 0,5 x 0,5m
LP241874 HD43 120° Eckstück, 0,5 x 0,5m
LP241875 HD43 135° Eckstück, 0,5 x 0,5m
LP241876 HD43 T-Stück, 0,6 x 0,5m
LP241877 HD43 Kreuzstück, 0,6 x 0,6m
LP242251 HD/FD4x Book Corner, Gelenkstück 0–180°, ohne Fixierung und Verbinder
LP242234 HD/FD4x Gelenkmittelstück, Stahl, ohne Fixierung und Verbinder
LP242233 HD/FD4x Gelenkboden/Wandplatte, Stahl, ohne Fixierung und Verbinder
HD43 Eckstücke mit Abgang, 2 Gurte unten
LP241880 HD43 90° Endstück, nach untenabgewinkelt, 2 Gurte unten
LP241881 HD43 90° Endstück, nach oben abgewinkelt, 2 Gurte unten
LP241882 HD43 90° Eckstück links mit Abgang unten, 2 Gurte unten
LP241883 HD43 90° Eckstück rechts mit Abgang unten, 2 Gurte unten
LP241884 HD43 90° Eckstück links mit Abgang oben, 2 Gurte unten
LP241885 HD43 90° Eckstück rechts mit Abgang oben, 2 Gurte unten
LP241886 HD43 T-Stück links mit Abgang unten, 2 Gurte unten
LP241887 HD43 T-Stück rechts mit Abgang unten, 2 Gurte unten
LP241888 HD43 T-Stück links mit Abgang oben, 2 Gurte unten
LP241889 HD43 T-Stück rechts mit Abgang oben, 2 Gurte unten
LP241890 HD43 Kreuzstück mit Abgang unten, 2 Gurte unten
LP241891 HD43 Kreuzstück mit Abgang oben
HD43 Verbinder und Zubehör
LP240906 HD/FD konischer Verbinder Standard (Spigot)
LP240907 HD/FD Bolzen (Trusspin) für R-Clip
LP240908 HD/FD R-Clip
LP240919 HD/FD Bolzen (Trusspin), inkl. M8 Stoppmutter
LP242231 HD/FD43 Bodenplatte

LP242011 FD43 45° Eckstück, 1,5 x 1,5m
LP242012 FD43 60° Eckstück, 1 x 1m
LP242013 FD43 90° Eckstück
LP242014 FD43 120° Eckstück
LP242015 FD43 135° Eckstück
LP242016 FD43 T-Stück, 0,6 x 0,5m
LP242017 FD43 Kreuzstück, 0,6 x 0,6m
LP242251 HD/FD4x Book Corner, Gelenkstück 0–180°, ohne Fixierung und Verbinder
LP242234 HD/FD4x Gelenkmittelstück, Stahl, ohne Fixierung und Verbinder
LP242233 HD/FD4x Gelenkboden/Wandplatte, Stahl, ohne Fixierung und Verbinder
FD43 Eckstücke mit Abgang, 2 Gurte unten
LP242021 FD43 90° Endstück, nach unten abgewinkelt, 2 Gurte unten, 0,5 x 0,5m
LP242022 FD43 90° Endstück, nach oben abgewinkelt, 2 Gurte unten, 0,5 x 0,5m
LP242023 FD43 90° Eckstück links mit Abgang unten, 2 Gurte unten, 0,5 x 0,5 x 0,5m
LP242024 FD43 90° Eckstück rechts mit Abgang unten, 2 Gurte unten, 0,5 x 0,5 x 0,5m
LP242030 FD43 90° Eckstück links mit Abgang oben, 2 Gurte unten, 0,5 x 0,5 x 0,5m
LP242031 FD43 90° Eckstück rechts mit Abgang oben, 2 Gurte unten, 0,5 x 0,5 x 0,5m
LP242025 FD43 T-Stück links mit Abgang unten, 2 Gurte unten, 0,6 x 0,5 x 0,5m
LP242026 FD43 T-Stück rechts mit Abgang unten, 2 Gurte unten, 0,6 x 0,5 x 0,5m
LP242032 FD43 T-Stück links mit Abgang oben, 2 Gurte unten, 0,6 x 0,5 x 0,5m
LP242033 FD43 T-Stück rechts mit Abgang oben, 2 Gurte unten, 0,6 x 0,5 x 0,5m
LP242027 FD43 Kreuzstück mit Abgang unten, 2 Gurte unten, 0,6 x 0,6 x 0,5m
FD43 Verbinder und Zubehör
LP240906 HD/FD konischer Verbinder Standard (Spigot)
LP240907 HD/FD Bolzen (Trusspin) für R-Clip
LP240908 HD/FD R-Clip
LP240919 HD/FD Bolzen (Trusspin), inkl. M8 Stoppmutter
LP242231 HD/FD43 Bodenplatte

Zur EUROTRUSS Preisliste (PDF-Datei, öffnet sich in neuem Fenster):
Zur Preisliste




EUROTRUSS Systemübersicht

< HD/FD43 Produktinformation


EUROTRUSS HD42/FD42 >
