EUROTRUSS XT Vierpunkt-System mit 4mm Wandstärke

Vierpunkt-Traverse mit rechteckiger Profilgeometrie für größte Lasten und lange Strecken


EUROTRUSS XT Pre-Rigg Traverse
  • Spielfreie Verbindung mittels konischem Verbinder
  • Durchdachte Einschlaglage der Bolzen
  • Hochfeste Aluminiumlegierung
  • Hohe Tragfähigkeit bei geringem Eigengewicht
  • Optimale Dimensionierung aller Bauteile
  • Höchste Fertigungsqualität
  • Hohe Verschleißfestigkeit
  • TÜV-geprüft

Die XT-Serie wurde speziell für den Pre-Rigg-Einsatz konstruiert.
Sie ist bei Stützweiten über 24m und hohen Einzellasten die beste Wahl und bleibt selbst bei Strecken mit großen Tragweiten durch ihre spezielle  Konstruktion enorm tragfähig.
Die großen Rohr-Wandstärken schützen auch vor Transportschäden. Natürlich ist die XT-Serie auch für Festinstallationen geeignet.
Die Kombination mit FT100 am Corner und Sleeveblock mittels Adapter ist möglich.

Technische Daten
Gurtrohr 50 x 4mm
Braces 50 x 3mm/40 x 3mm/30 x 3mm
Werkstoff Traverse EN AW-6082 T6
Verbindertyp Traverse CS3-CON
Gewicht ca. 20kg/m
Artikel:
LP241402 XT Traverse, 1,00m
LP241410 XT Traverse, 1,75m
LP241404 XT Traverse, 2,00m
LP241405 XT Traverse, 2,50m
LP241406 XT Traverse, 3,00m

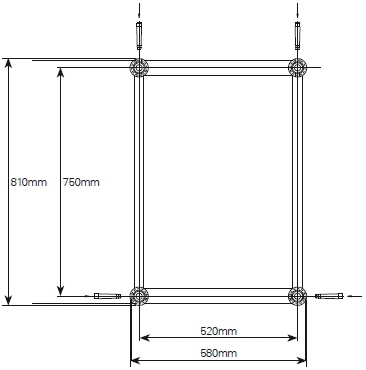

XT Maße

Loadcases XT

Länge (m) 12 16 20 22 24 26 28 30
Punktlast (kg) 2.234 1.604 1.210 1.061 934 823 725 637
Durchbiegung (mm) 37 66 105 128 154 182 213 247
Linienlast (kg/m) 349 201 121 96 78 63 52 42
Durchbiegung (mm) 43 81 127 153 182 214 248 285
