EUROTRUSS XD Vierpunkt-System mit 3mm Wandstärke

Vierpunkt-Traverse mit rechteckiger Profilgeometrie für große Lasten

XD Konstruktionen

Riggs in beliebiger Bauform werden durch Ecken, Kreuz- und T-Stücke oder den Einsatz von Universal-Corner-Blöcken ermöglicht.
Der XD Universal-Corner-Block kann mit bis zu sechs Anschlüssen frei bestückt werden. Diese können auch für Konstruktionen in zwei Ebenen verwendet werden, die vertikalen Abgänge münden dabei auf das System HD/FD34.
Bitte beachten Sie die unterschiedlichen Maße der XD Universal-Corner-Blöcke und der festen Eckstücke.

Abmessungen für bestückten XD Universal-Corner-Block



Element	Größe (mm)

Universal-Corner-Block	300 x 300 x 410mm

2-Wege-Corner-Block	395 x 395 x 410mm

3-Wege Corner Block	490 x 395 x 410mm

4-Wege Corner Block	490 x 490 x 410mm

Hülse	95mm

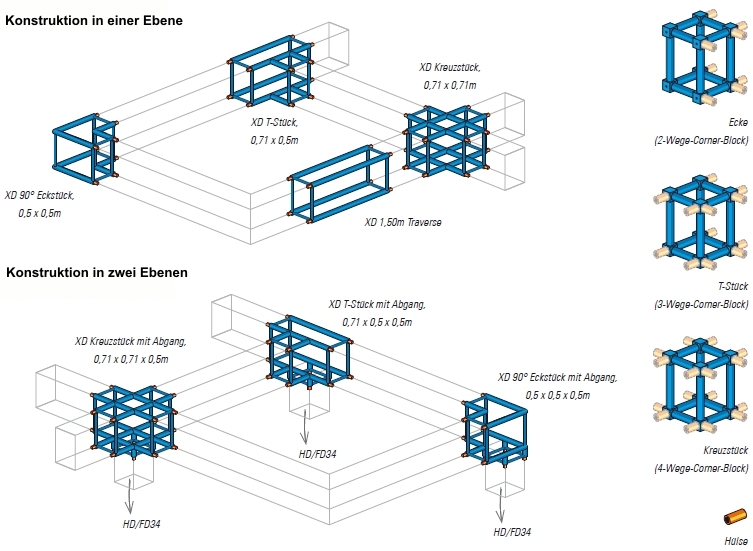

XD Konstruktion in einer und zwei Ebenen

Artikel:

XD Eckstücke

XD Verbinder und Zubehör


LP242511	XD 90° Eckstück, 0,5 x 0,5m

LP242512	XD T-Stück, 0,71 x 0,5m

LP242513	XD Kreuzstück, 0,71 x 0,71m

LP242514	XD T-Stück, 0,71 x 0,42m (Sleeveblock)

XD Eckstücke mit Abgang auf HD/FD34 und Universal-Corner-Block



LP242524	XD 90° Eckstück mit Abgang, 0,5 x 0,5 x 0,5m

LP242515	XD T-Stück mit Abgang, 0,71 x 0,5 x 0,5m

LP242516	XD Kreuzstück mit Abgang, 0,71 x 0,71 x 0,5m

LP242525	XD Universal-Corner-Block

LP241262	XD Hülse 95mm für Universal-Corner-Block, inkl. Schraube


LP242906	XD/GD konischer Verbinder (Spigot)

LP242907	XD/GD Bolzen (Trusspin) inkl. R-Clip

LP242908	XD/GD Bolzen (Trusspin) inkl. M10 Stoppmutter

LP242543	XD halber konischer Verbinder 35mm, mit M12 Innengewinde

LP240916	XD/HD3x/FD3x Hanging Adampter (2 x 2" Coupler mit M16 Ringmutter) - (Gizmo)

LP242551	XD Bodenplatte

Zur EUROTRUSS Preisliste (PDF-Datei, öffnet sich in neuem Fenster):


	EUROTRUSS Systemübersicht
