EUROTRUSS HD44/FD44 Vierpunkt-Traverse

Vierpunkt-Traverse mit quadratischer Profilgeometrie für größere Lasten

HD44/FD44 Konstruktionen

Die Streckenelemente kommen auch in Towern zum Einsatz.
Feste Eckstücke, mit oder ohne Abgang, sowie Universal-Corner-Blöcke ermöglichen Bauformen in mehreren Ebenen.
Der Universal-Corner-Block kann mit bis zu sechs Anschlüssen frei bestückt werden.
Alle Abbildungen gelten für die HD- und FD-Serie.

Abmessungen HD44/FD44 Eckstücke

Element Größe (mm)
45° Eckstück 1.500 x 1.500 x 400
60°Eckstück 1.000 x 1.000 x 400
90° Eckstück 500 x 500 x 400
120° Eckstück 500 x 500 x 400
135° Eckstück 500 x 500 x 400
T-Stück 600 x 500 x 400
Kreuzstück 600 x 600 x 400
90º Eckstück + Abgang 500 x 500 x 500
T-Stück + Abgang 600 x 500 x 500
Kreuzstück + Abgang 600 x 600 x 500
Kreuzstück + Abgang oben/unten 600 x 600 x 600
Universal-Corner-Block 400 x 400 x 400
Hülse 100

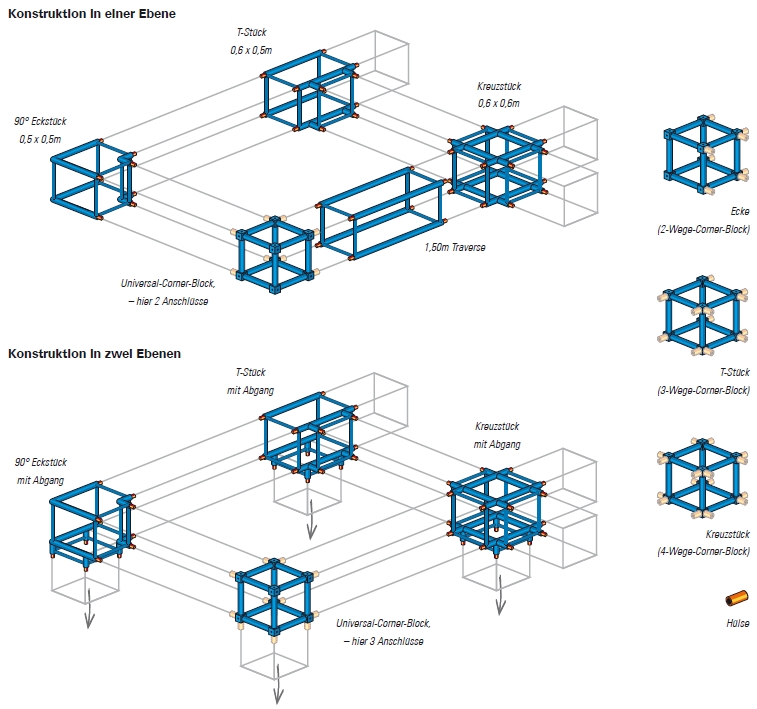

HD44/FD44 Konstruktionen in einer und zwei Ebenen

Artikel:
HD44 Eckstücke FD44 Eckstücke
LP241921 HD44 45° Eckstück, 1,5 x 1,5m
LP241922 HD44 60° Eckstück, 1,0 x 1,0m
LP241923 HD44 90° Eckstück, 0,5 x 0,5m
LP241924 HD44 120° Eckstück, 0,5 x 0,5m
LP241925 HD44 135° Eckstück, 0,5 x 0,5m
LP241926 HD44 T-Stück, 0,6 x 0,5m
LP241920 HD44 T-Stück, 0,6 x 0,54m (Sleeveblock)
LP241928 HD44 Kreuzstück, 0,6 x 0,6m
LP242251 HD/FD4x Book Corner, Gelenkstück 0–180°, ohne Fixierung und Verbinder
LP242243 HD/FD4x Gelenkmittelstück, Stahl, ohne Fixierung und Verbinder
LP242233 HD/FD4x Gelenkboden/Wandplatte, Stahl, ohne Fixierung und Verbinder
HD44 Eckstücke mit Abgang und Universal-Corner-Block
LP241931 HD44 90° Eckstück mit Abgang, 0,5 x 0,5 x 0,5m
LP241932 HD44 T-Stück mit Abgang, 0,6 x 0,5 x 0,5m
LP241933 HD44 Kreuzstück mit Abgang, 0,6 x 0,6 x 0,5m
LP241934 HD44 Kreuzstück mit Abgang oben und unten, 0,6 x 0,6 x 0,6m
LP242241 HD/FD44 Universal-Corner-Block
LP242242 HD/FD4x Hülse 100mm, für Universal-Corner-Block, inkl. Schraube
HD44 Verbinder und Zubehör
LP240906 HD/FD konischer Verbinder Standard (Spigot)
LP240907 HD/FD Bolzen (Trusspin) für R-Clip
LP240908 HD/FD R-Clip
LP240919 HD/FD Bolzen (Trusspin), inkl. M8 Stoppmutter
LP242232 HD/FD44 Bodenplatte

LP242111 FD44 45° Eckstück, 1,5 x 1,5m
LP242112 FD44 60° Eckstück, 1 x 1m
LP242113 FD44 90° Eckstück, 0,5 x 0,5m
LP242114 FD44 120° Eckstück, 0,5 x 0,5m
LP242115 FD44 135° Eckstück, 0,5 x 0,5m
LP242116 FD44 T-Stück, 0,6 x 0,5m
LP242118 FD44 T-Stück, 0,6 x 0,54m (Sleeveblock)
LP242117 FD44 Kreuzstück, 0,6 x 0,6m
LP242251 HD/FD4x Book Corner, Gelenkstück 0–180°, ohne Fixierung und Verbinder
LP242234 HD/FD4x Gelenkmittelstück, Stahl, ohne Fixierung und Verbinder
LP242233 HD/FD4x Gelenkboden/Wandplatte, Stahl,
ohne Fixierung und Verbinder
FD44 Eckstücke mit Abgang und Universal-Corner-Block
LP242122 FD44 90° Eckstück mit Abgang, 0,5 x 0,5 x 0,5m
LP242123 FD44 T-Stück mit Abgang, 0,6 x 0,5 x 0,5m
LP242124 FD44 Kreuzstück mit Abgang, 0,6 x 0,6 x 0,5m
LP242125 FD44 Kreuzstück mit Abgang oben und unten, 0,6 x 0,6 x 0,6m
LP242241 HD/FD44 Universal-Corner-Block
LP242242 HD/FD4x Hülse 100mm, für Universal-Corner-Block, inkl. Schraube
FD44 Verbinder und Zubehör
LP240906 HD/FD konischer Verbinder Standard (Spigot)
LP240907 HD/FD Bolzen (Trusspin) für R-Clip
LP240908 HD/FD R-Clip
LP240919 HD/FD Bolzen (Trusspin), inkl. M8 Stoppmutter
LP242232 HD/FD44 Bodenplatte
