EUROTRUSS FT50 Vierpunkt-System mit 4mm Wandstärke

Vierpunkt-Traverse mit trapezförmiger Profilgeometrie für große Lasten und Stützweiten

FT50 Konstruktionen

Die Folding Truss ist eine hochbelastbare Traverse und daher bestens geeignet für Pre-Riggs mit großer Stützweite.
Statisch betrachtet ist sie ein 4-Punkt-Gitterträger, bei dem die Gurtrohre gleiche Normalkräfte transportieren. Durch Eck-, T- und Kreuzstücke (alle nicht klappbar) werden auch große Riggs
verschiedener Bauform möglich.
Der FT50 Universal-Corner-Block kann mit bis zu vier Anschlüssen frei bestückt werden.

Abmessungen für bestückten FT50 Universal-Corner-Block



Element	Größe (mm)

Universal-Corner-Block	580 x 580 x 1.010mm

2-Wege-Corner-Block	665 x 665 x 1.010mm

3-Wege Corner Block	750 x 665 x 1.010mm

4-Wege Corner Block	750 x 750 x 1.010mm

Hülse	85mm

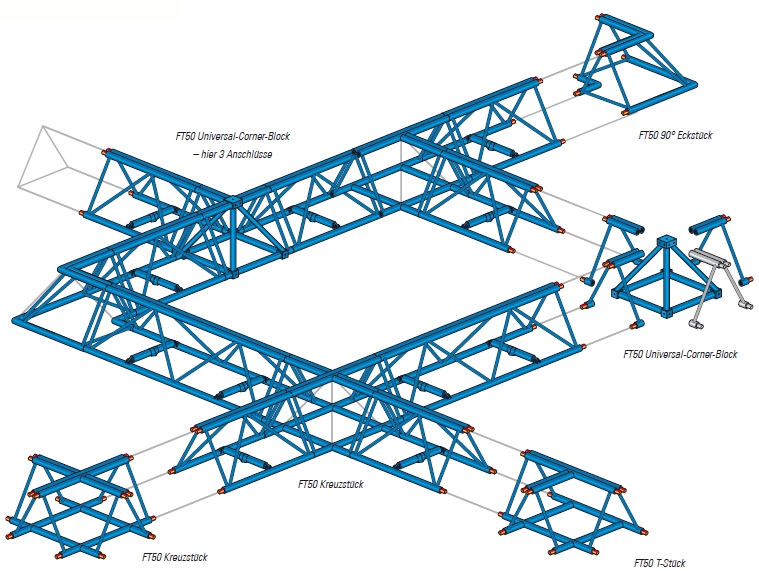

FT50 Konstruktion in einer Ebene

Artikel:

FT50 Cornerblöcke

FT50 Verbinder und Zubehör


LP242442	FT50 90° Eckstück, 0,785 x 0,785m

LP242440	FT50 T-Stück, 1 x 0,785m

LP242441	FT50 Kreuzstück, 1 x 1m

LP242444	FT50 Universal-Corner-Block

LP24244	FT50 Adapter für Universal-Corner-Block


LP242461	FT/XT/ST/TT konischer Verbinder (Spigot)

LP242462	FT/XT/ST/TT Bolzen (Trusspin) inkl. R-Clip

LP242463	FT/XT/ST/TT Bolzen (Trusspin) inkl. M10 Stoppmutter

LP242464	FT Hanging Adapter (Gizmo)

Zur EUROTRUSS Preisliste (PDF-Datei, öffnet sich in neuem Fenster):


	EUROTRUSS Systemübersicht
